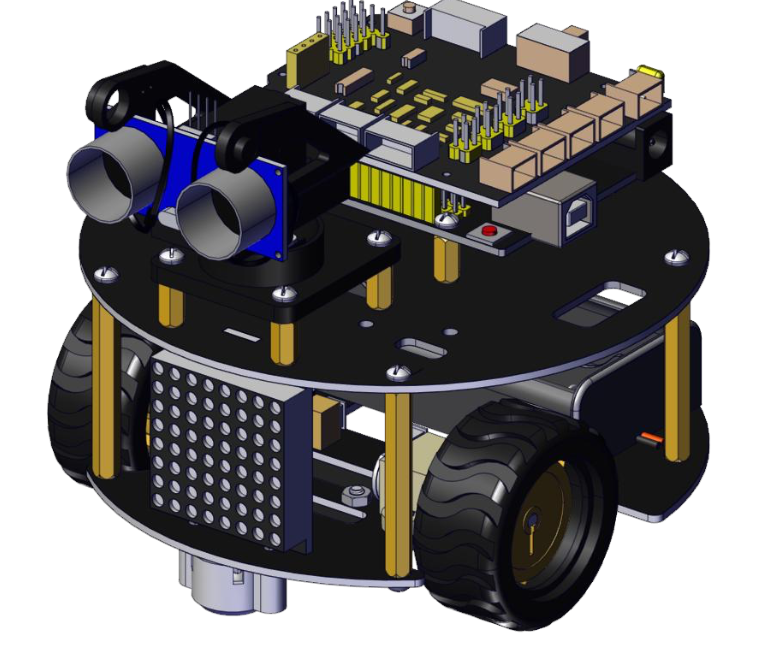

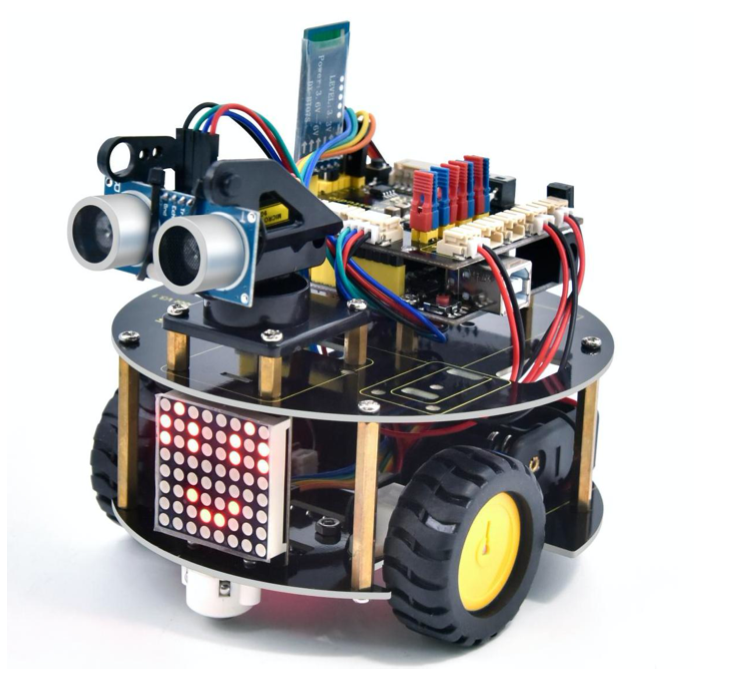

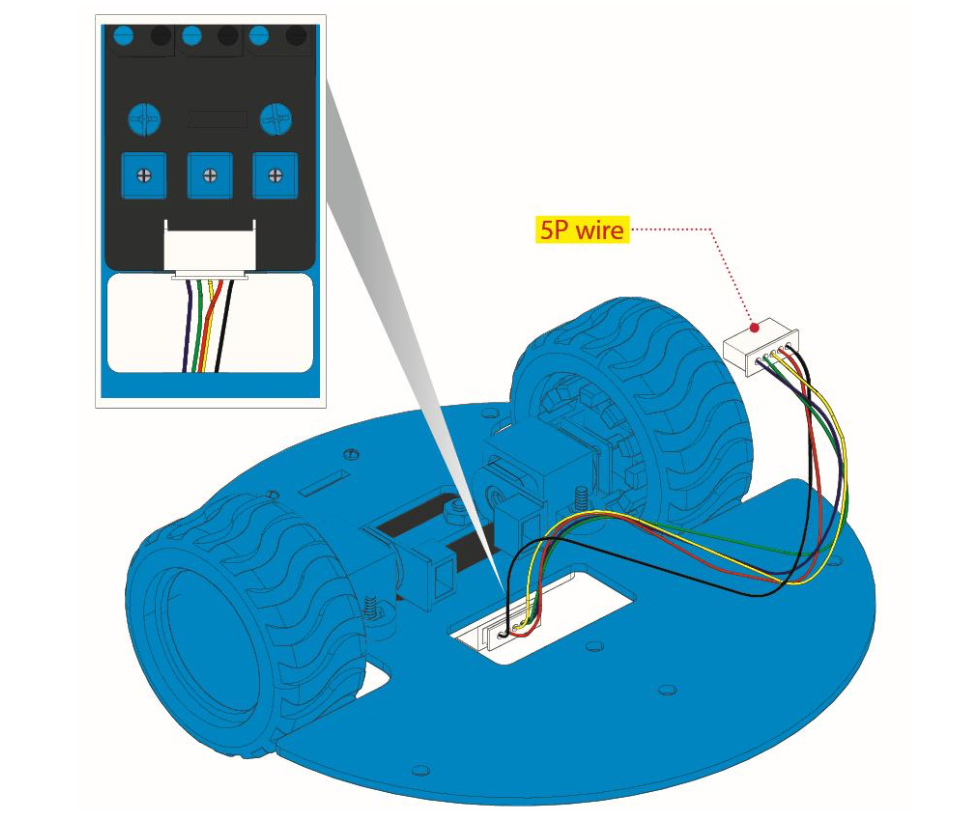

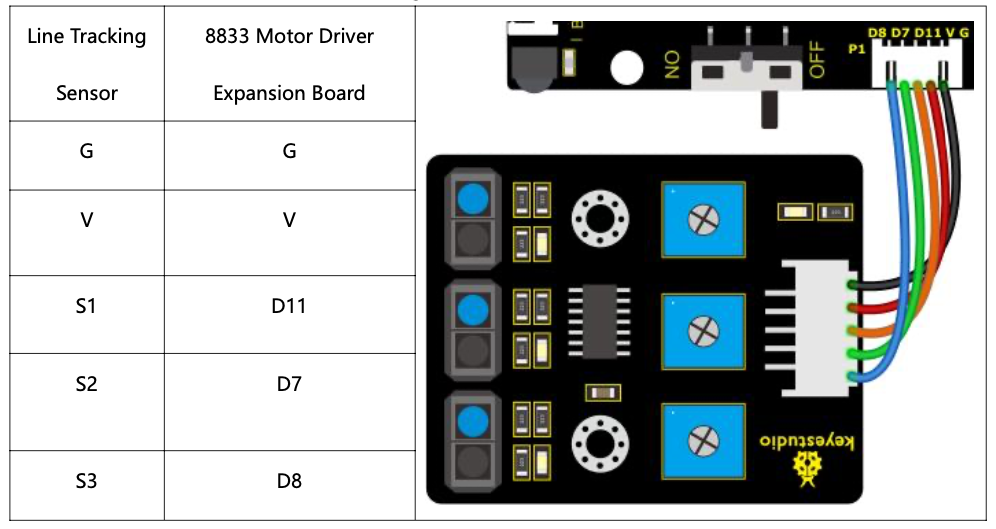

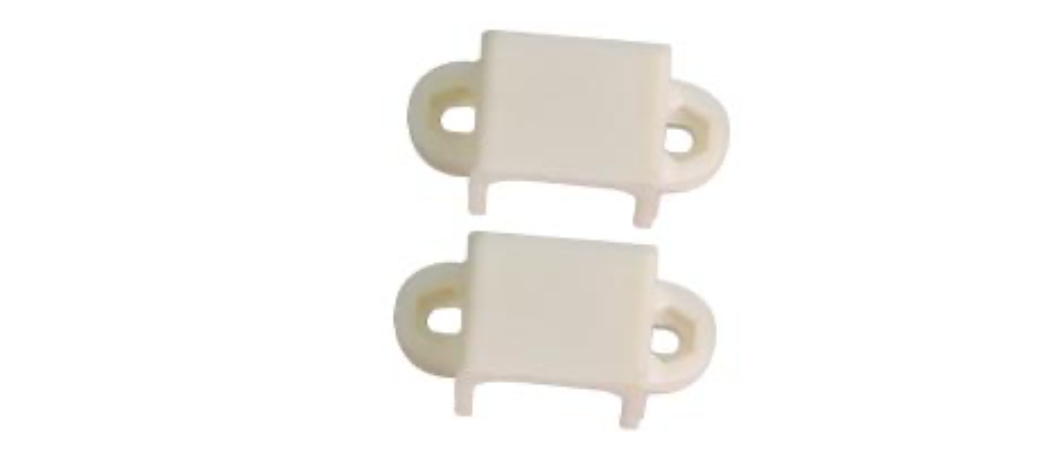

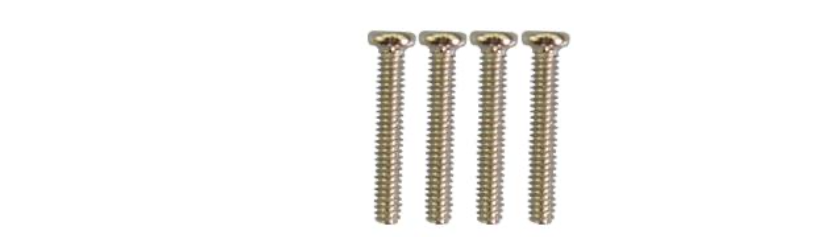

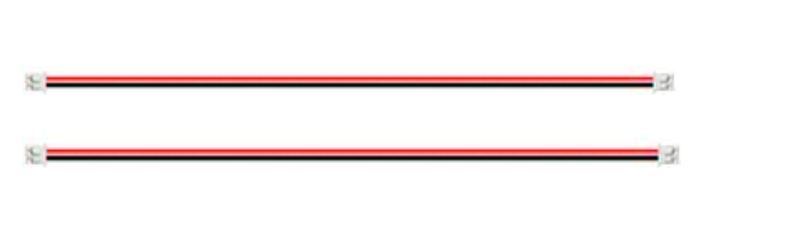

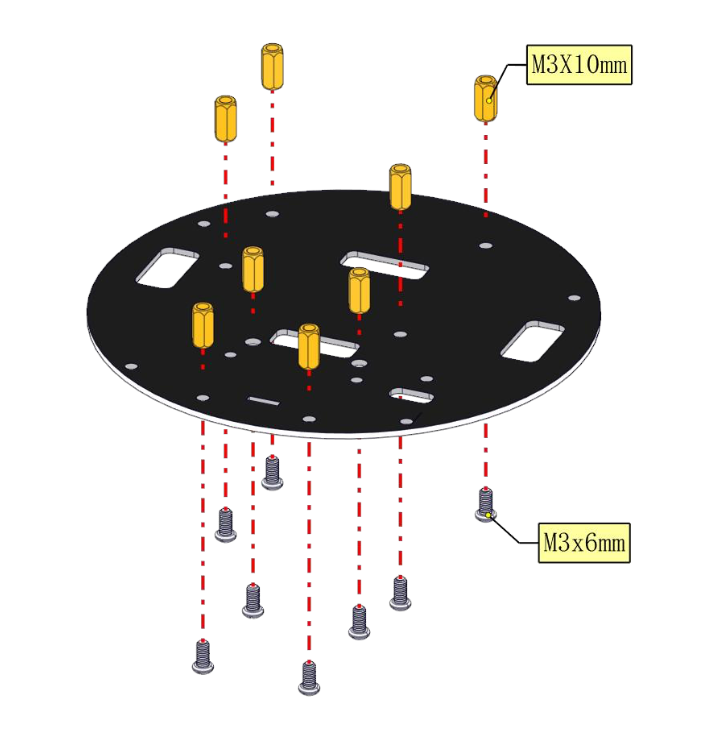

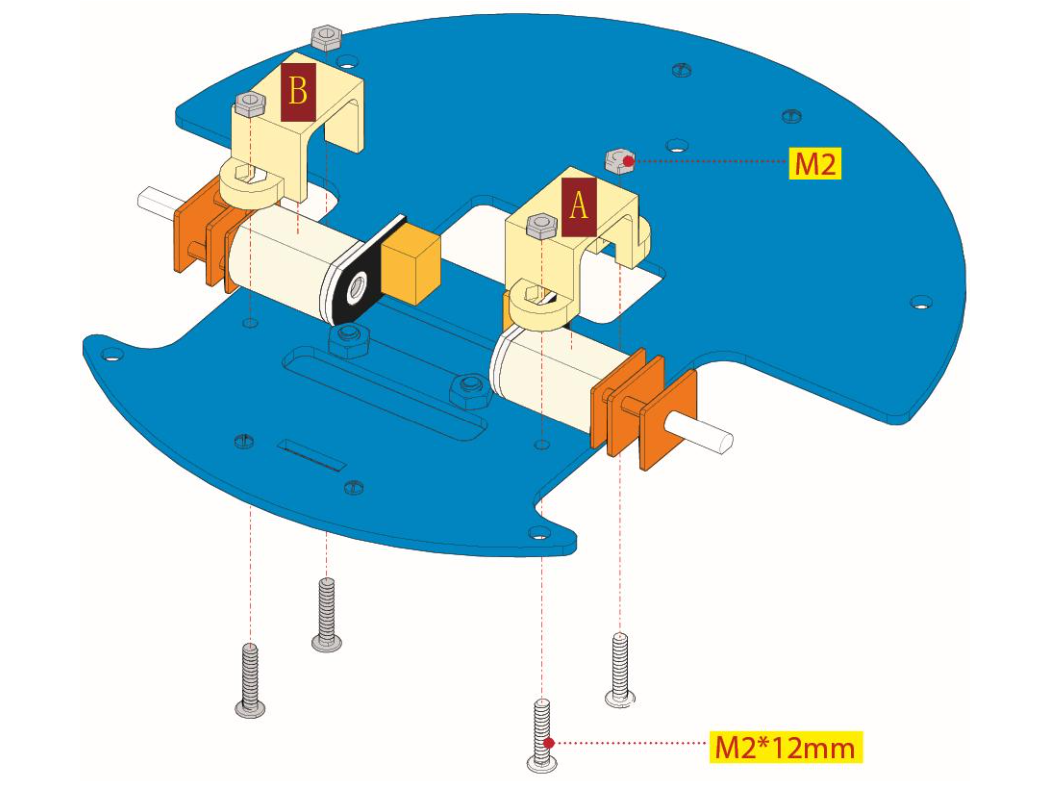

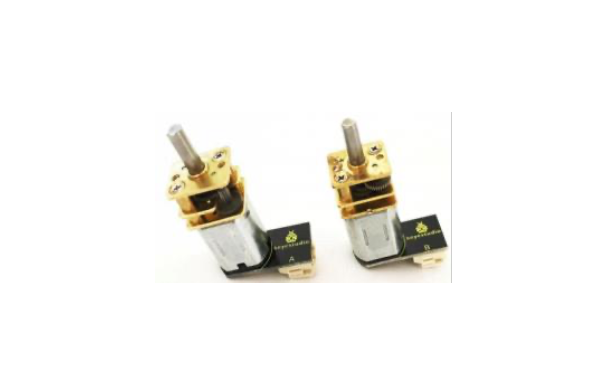

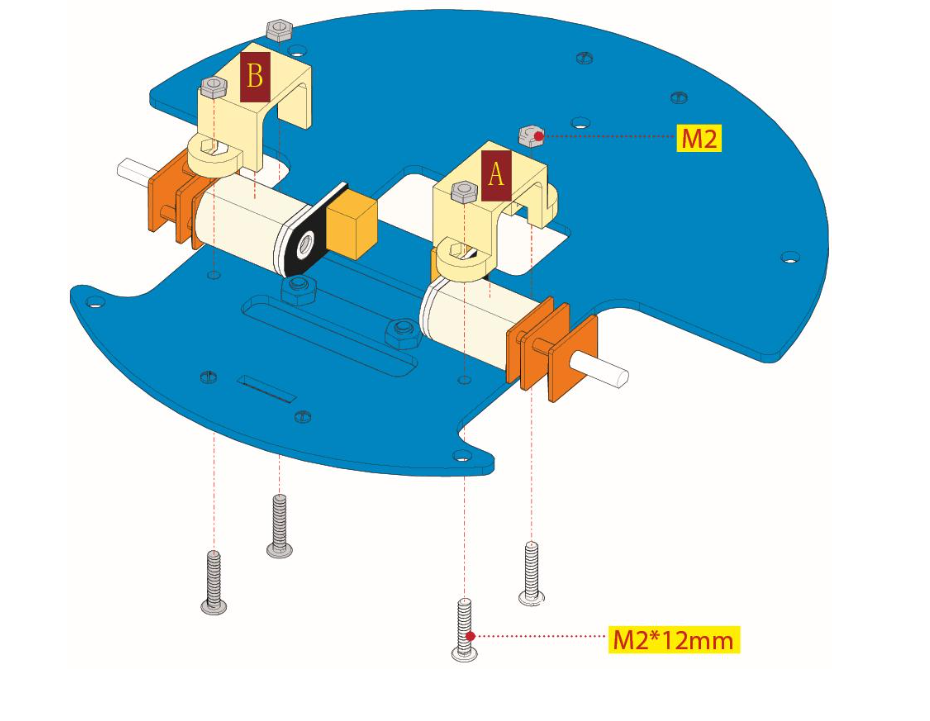

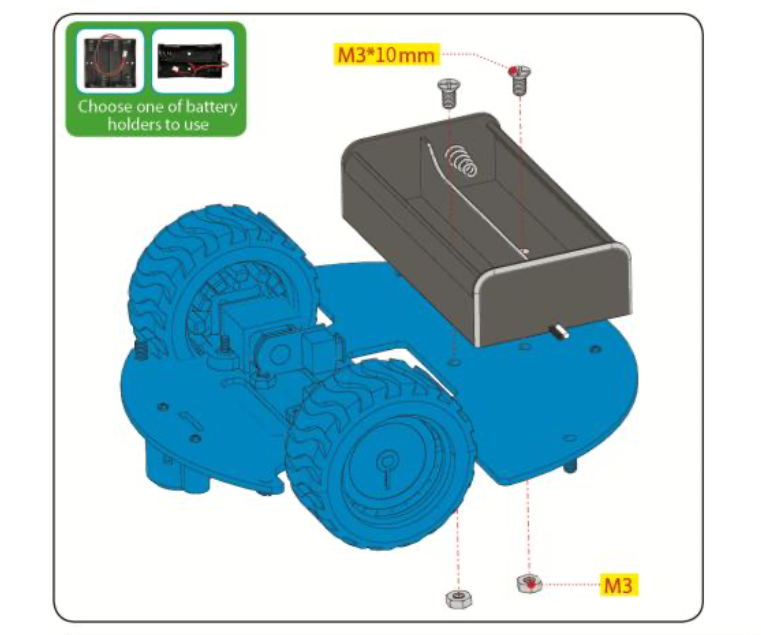

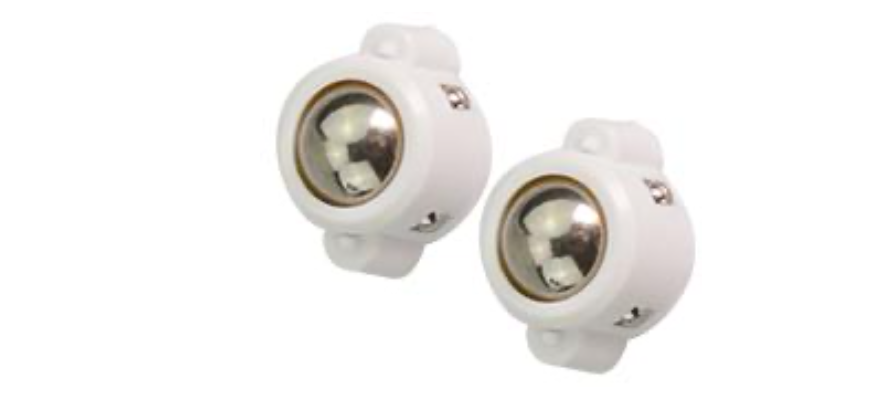

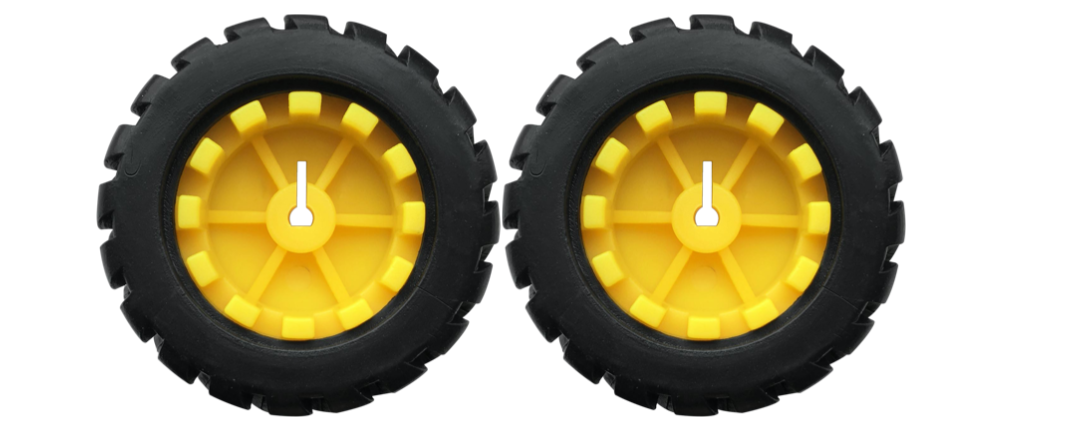

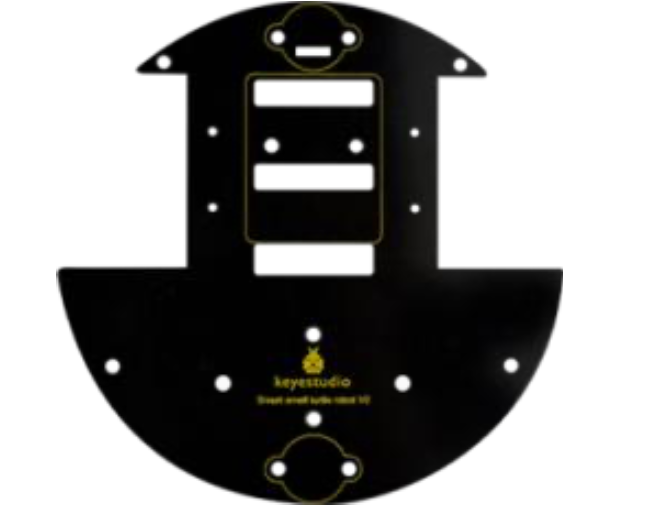

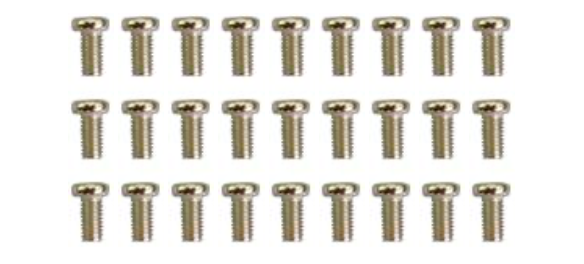

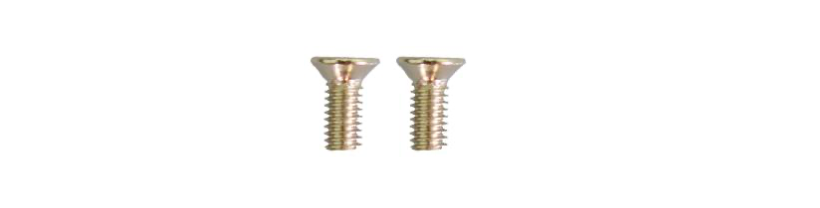

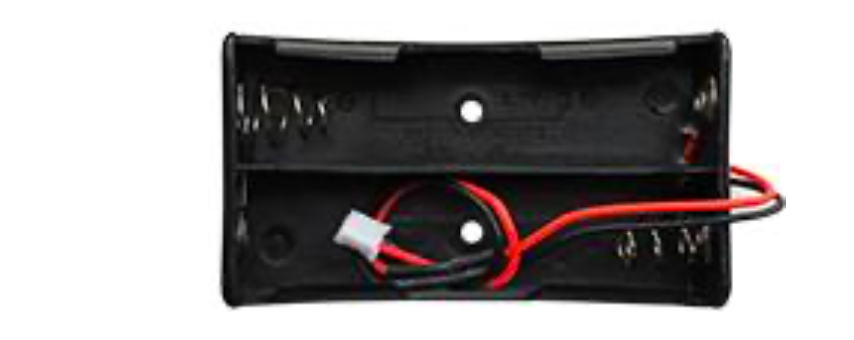

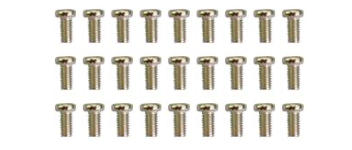

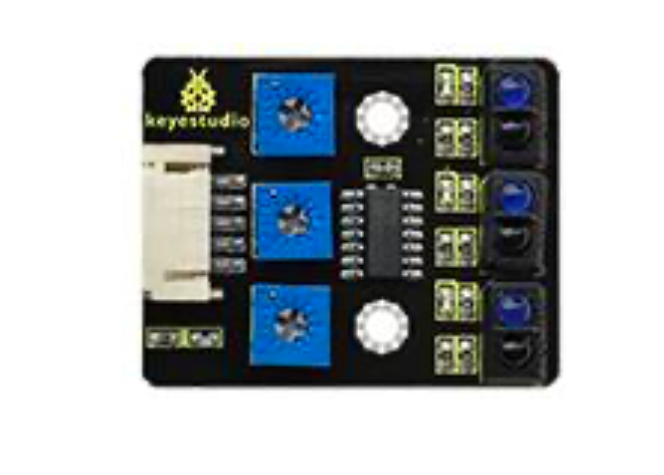

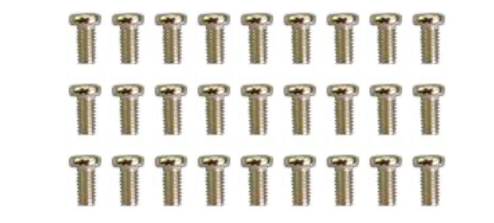

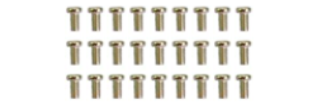

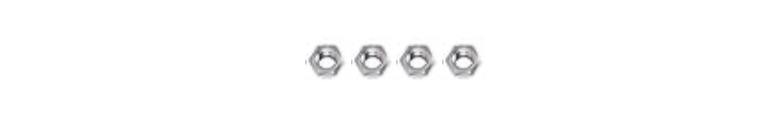

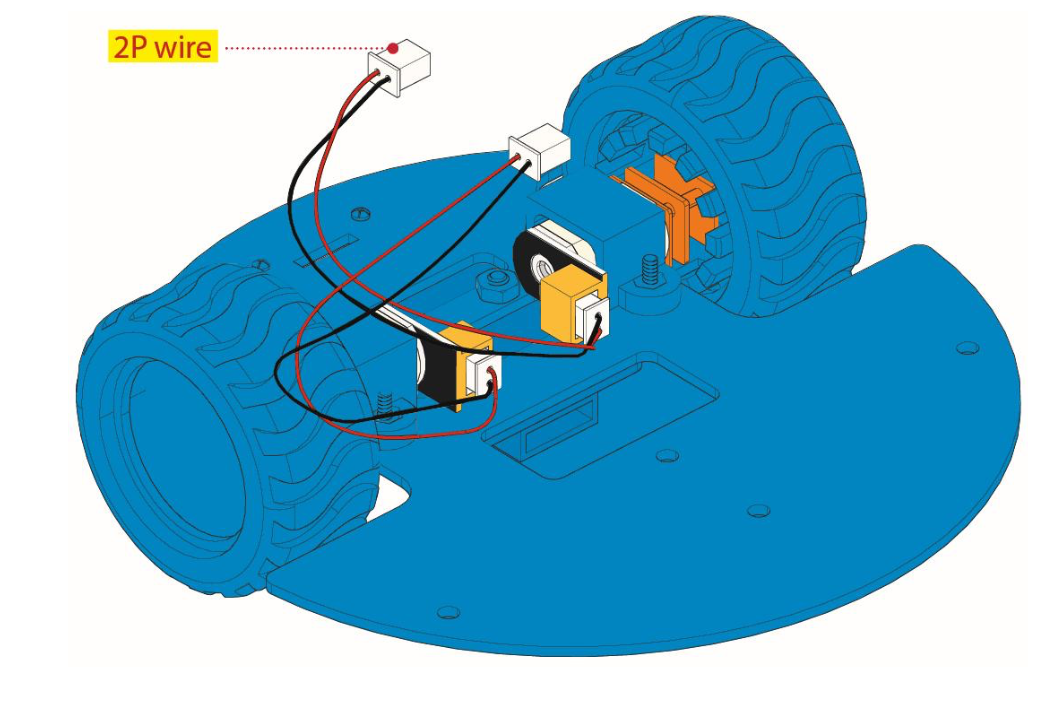

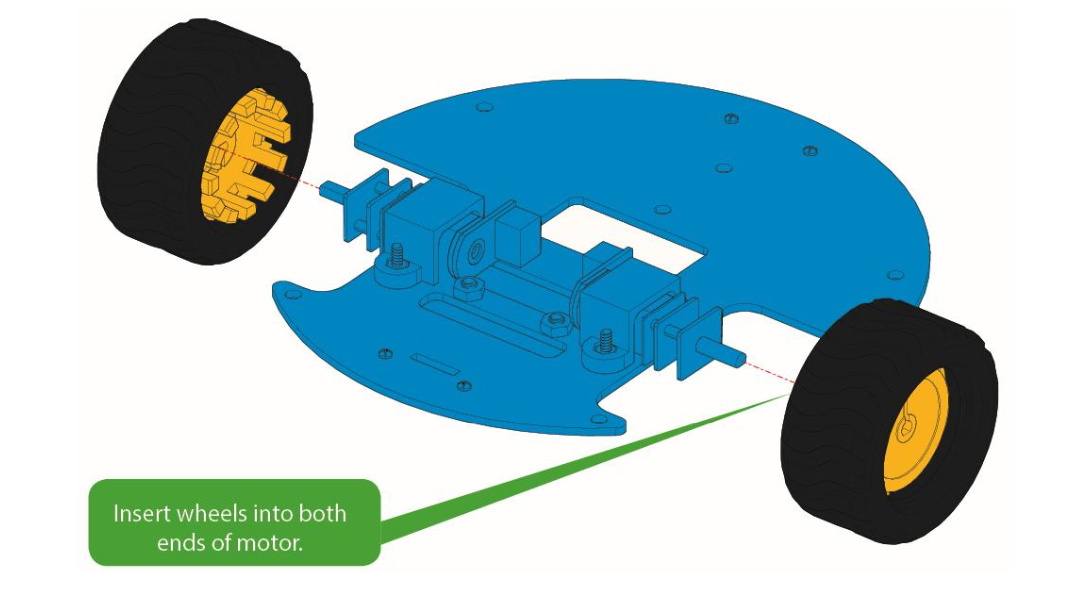

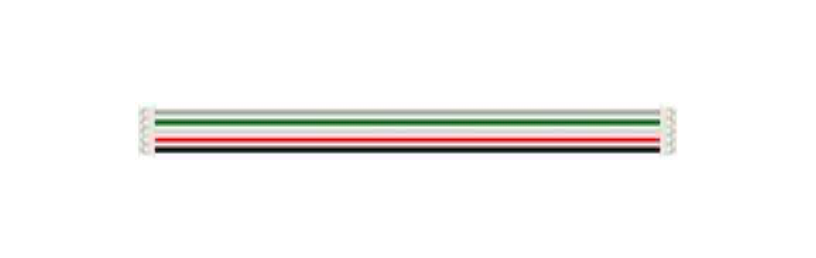

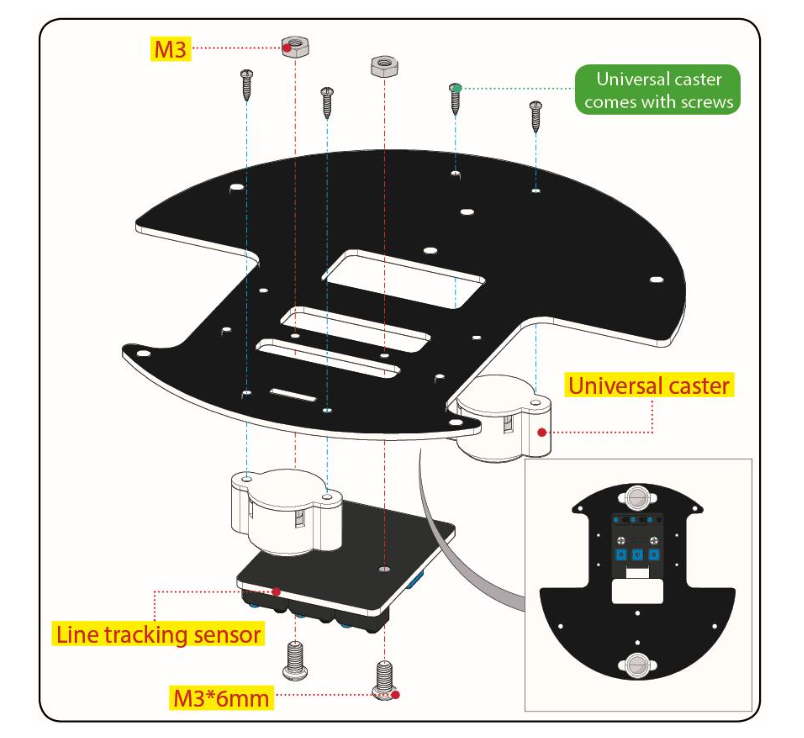

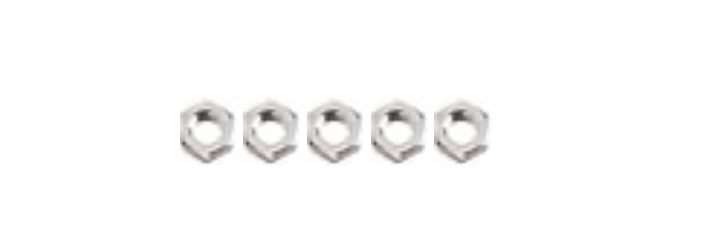

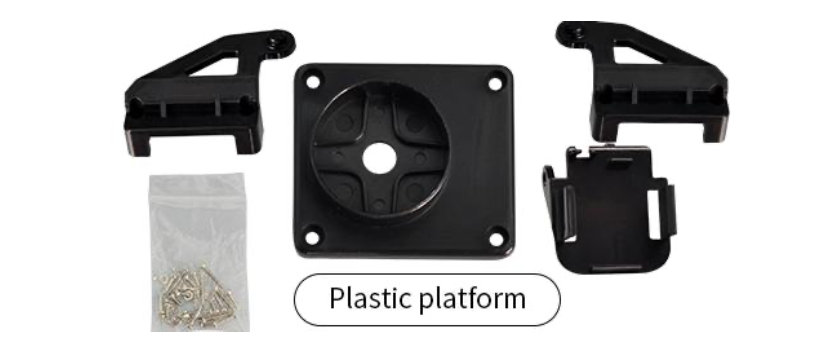

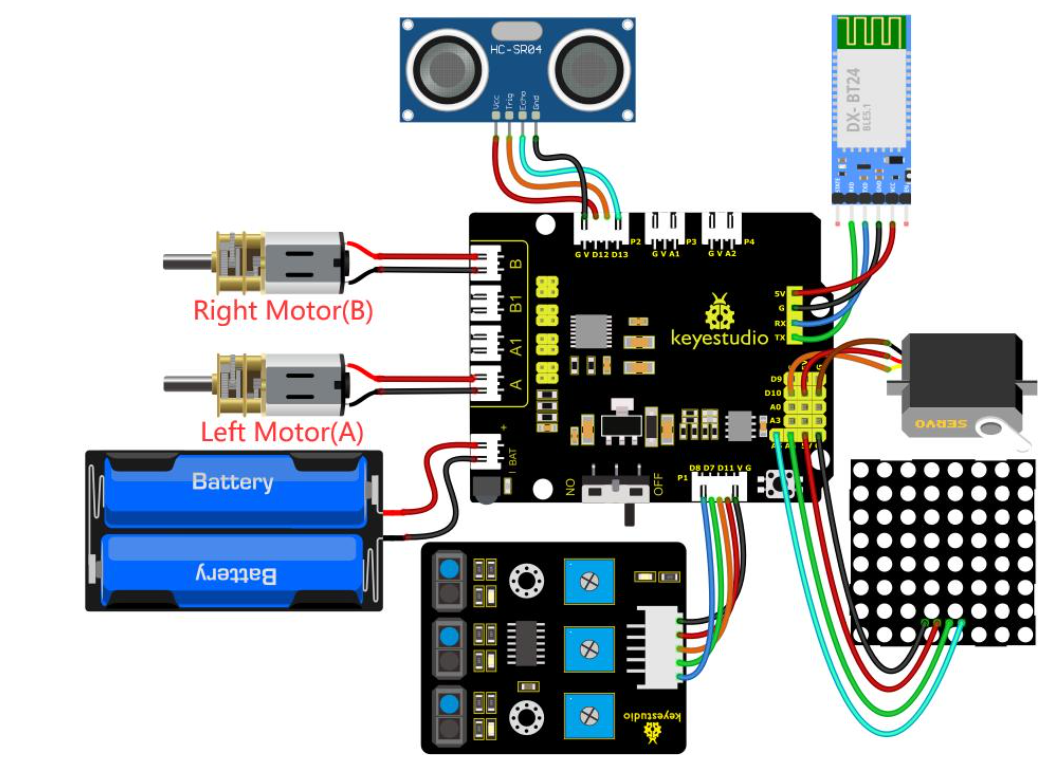

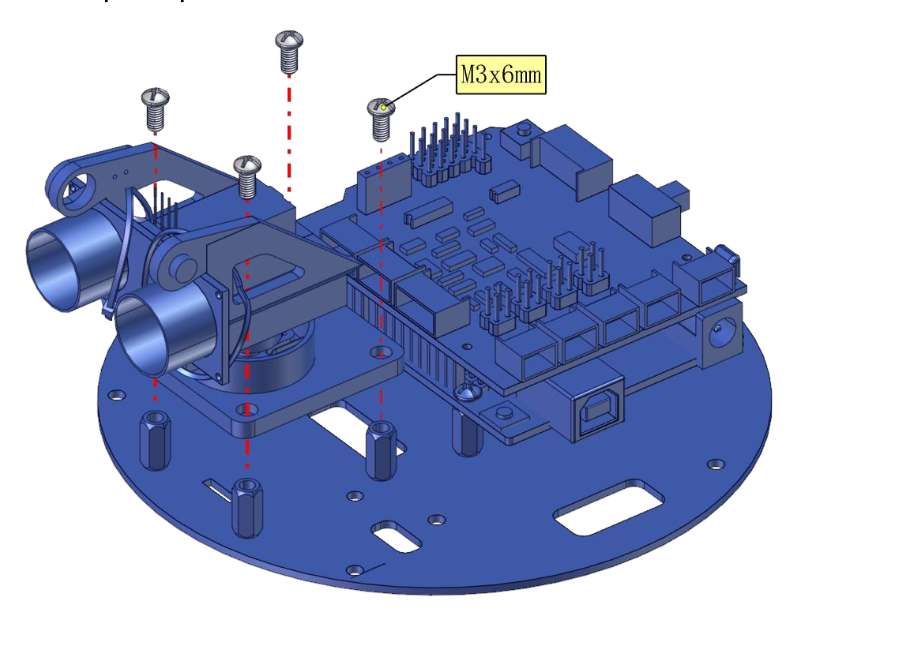

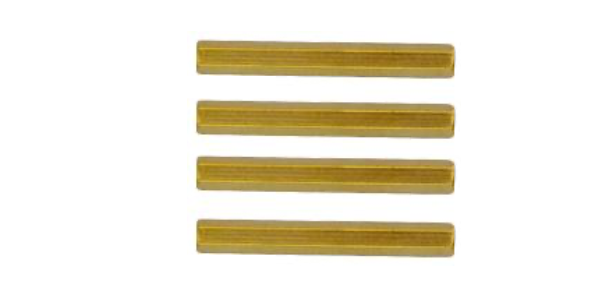

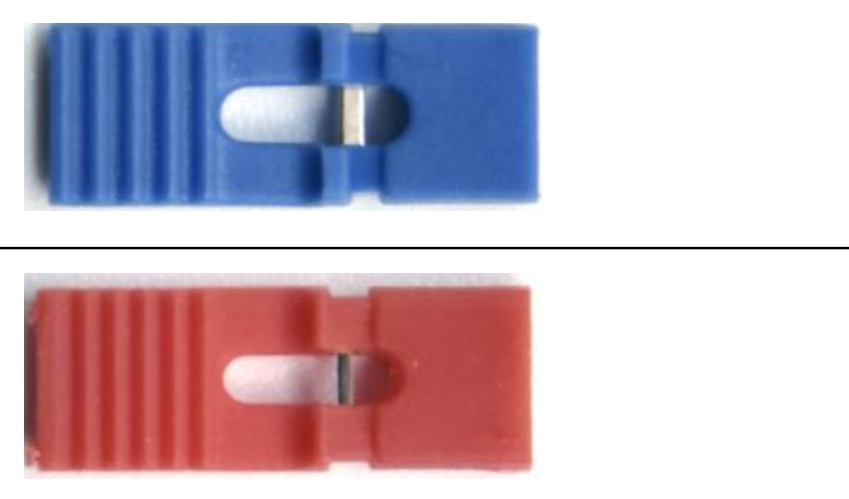

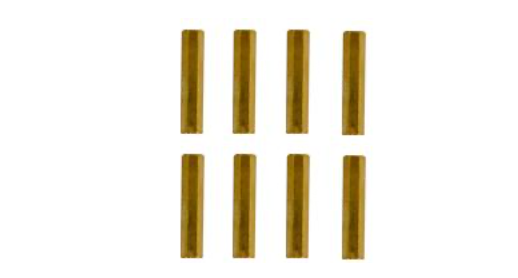

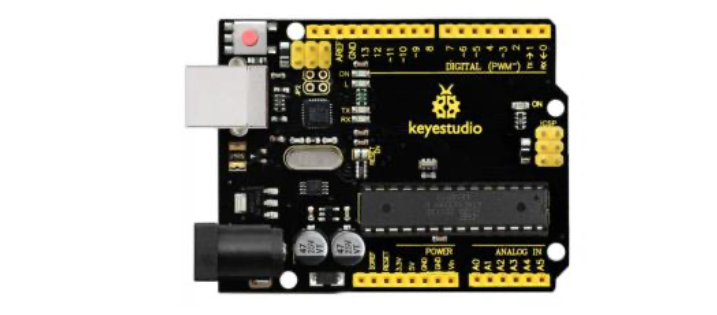

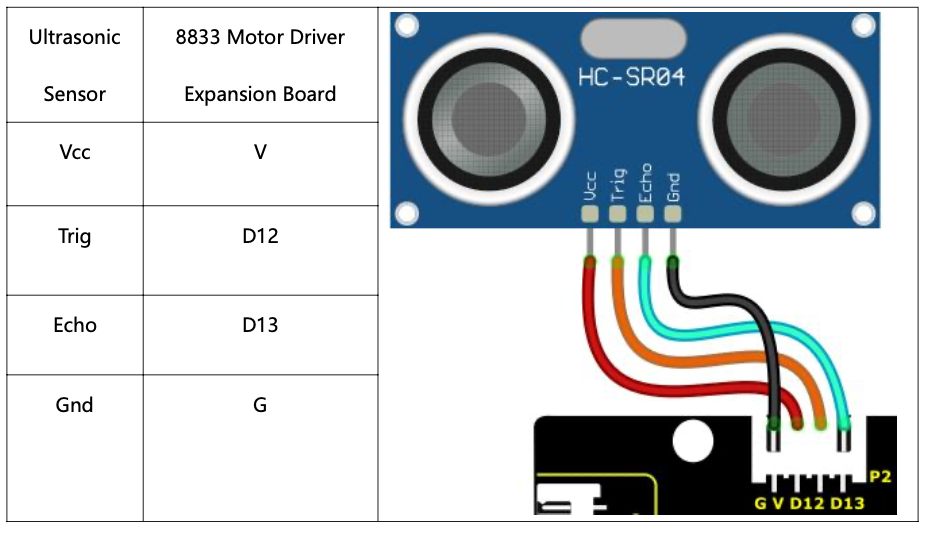

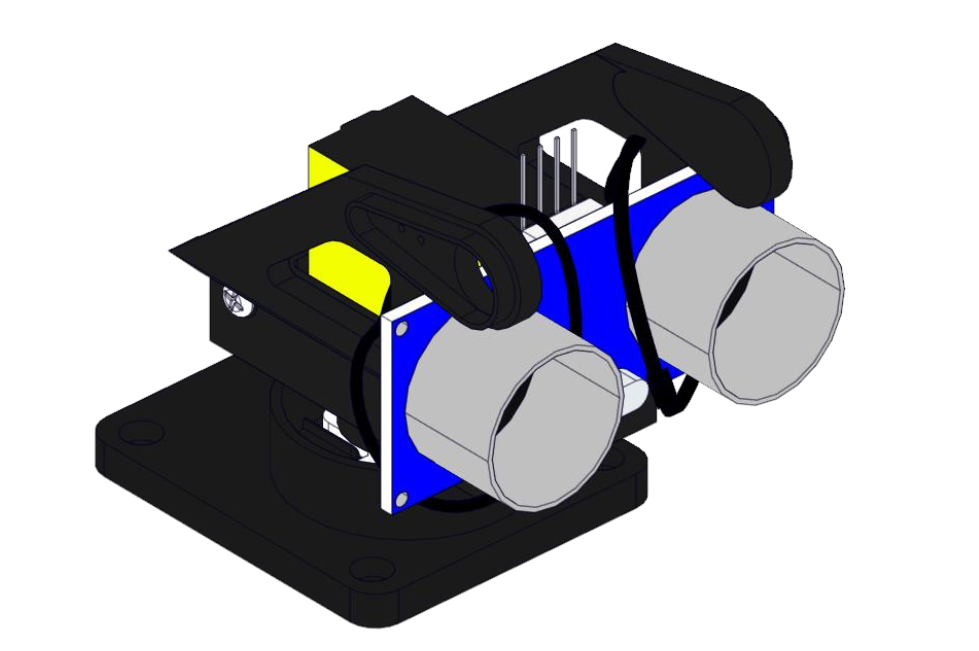

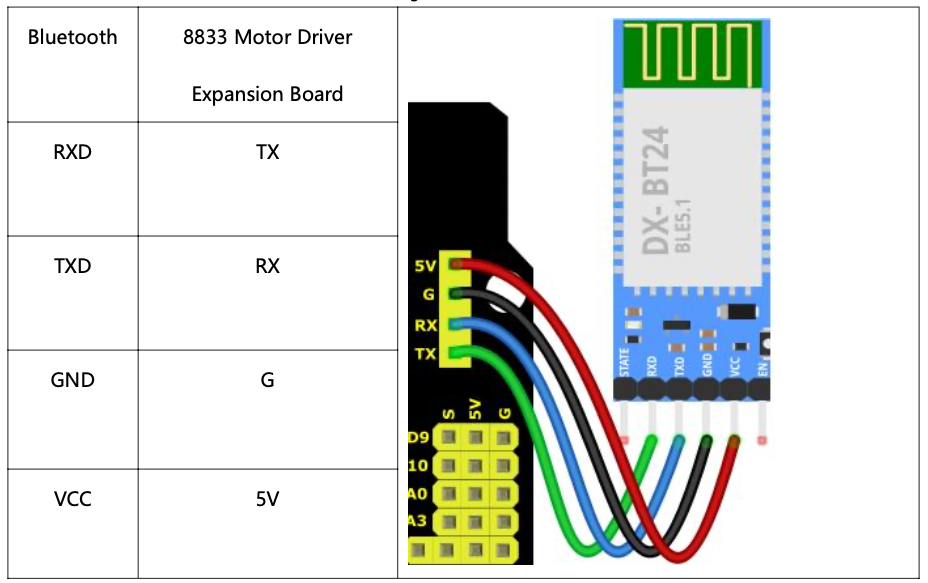

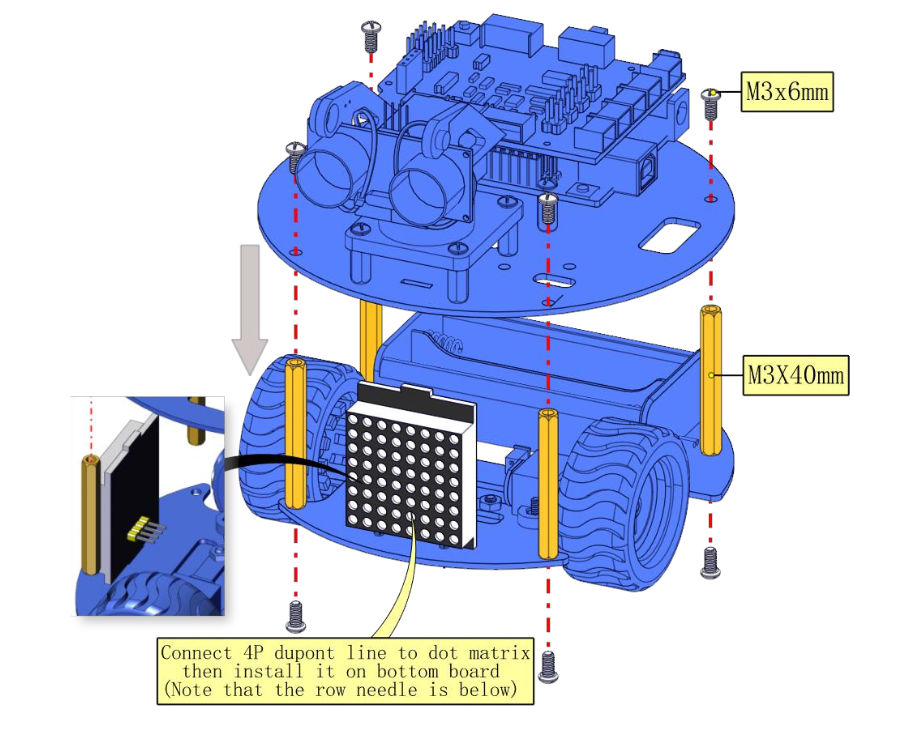

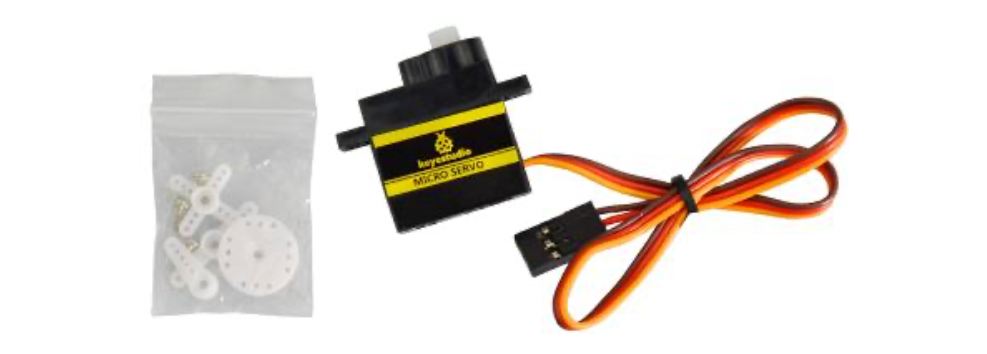

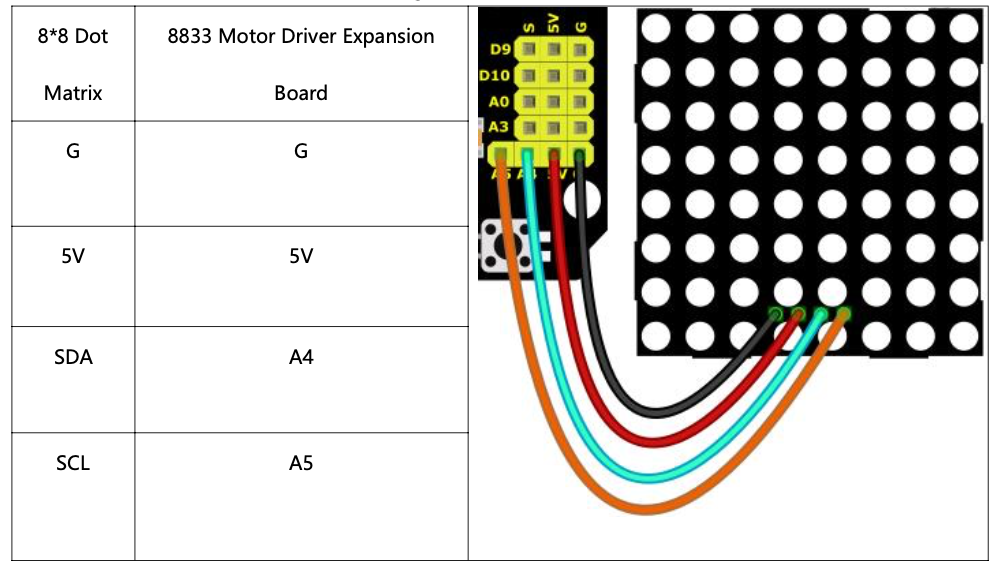

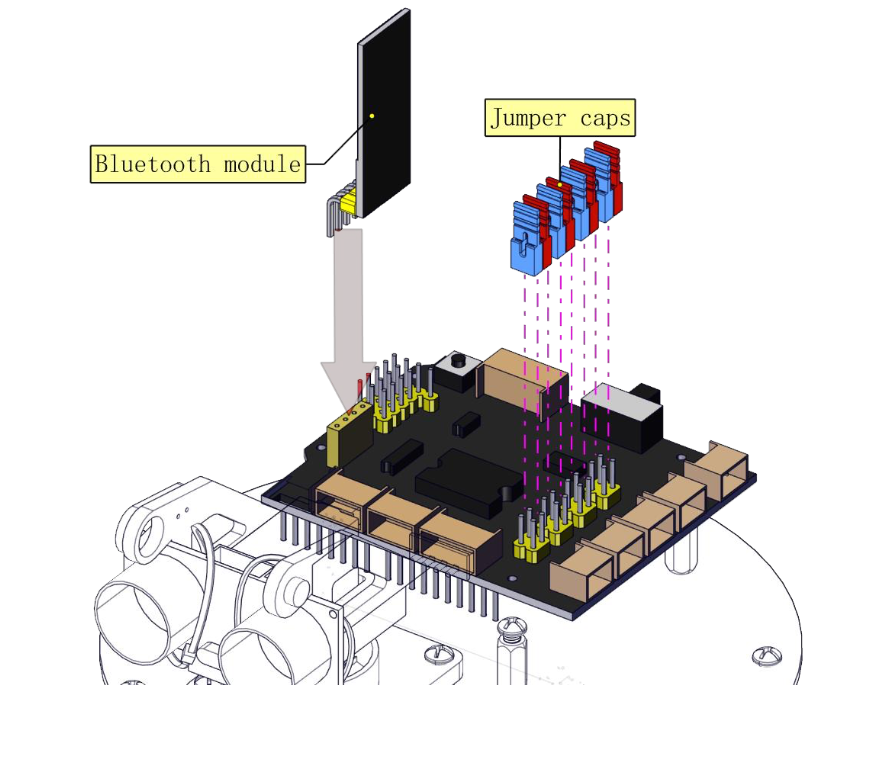

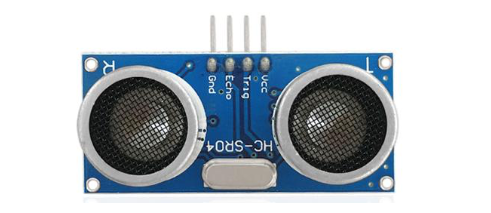

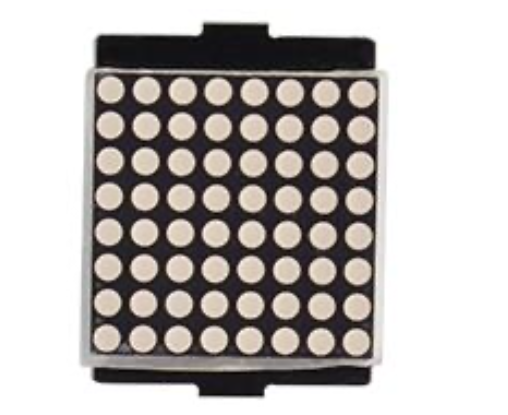

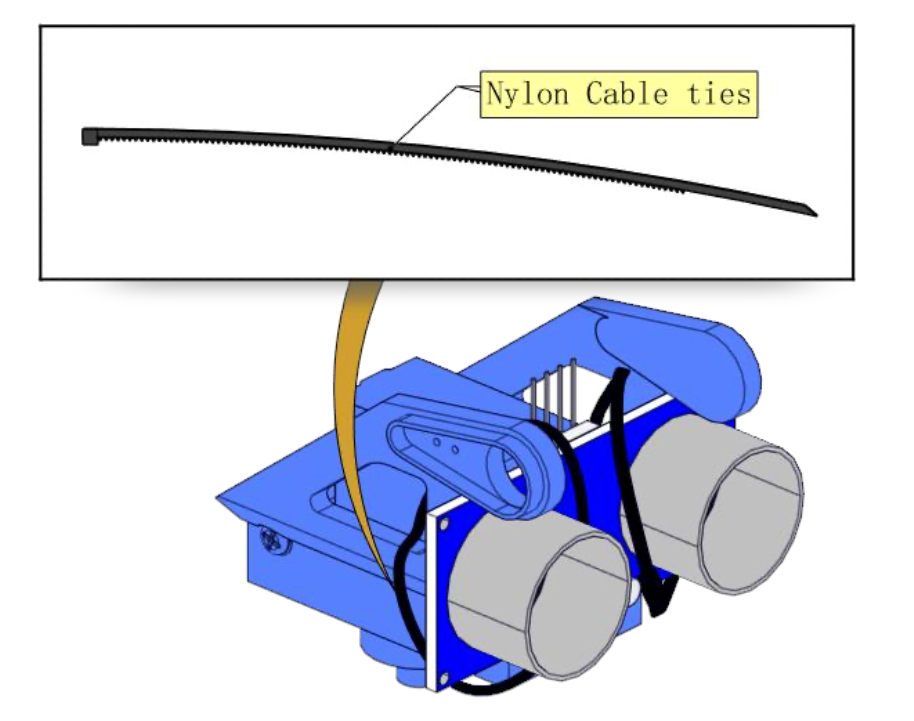

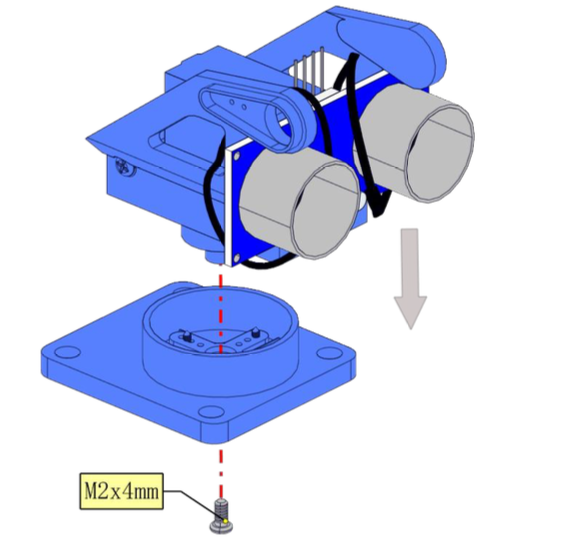

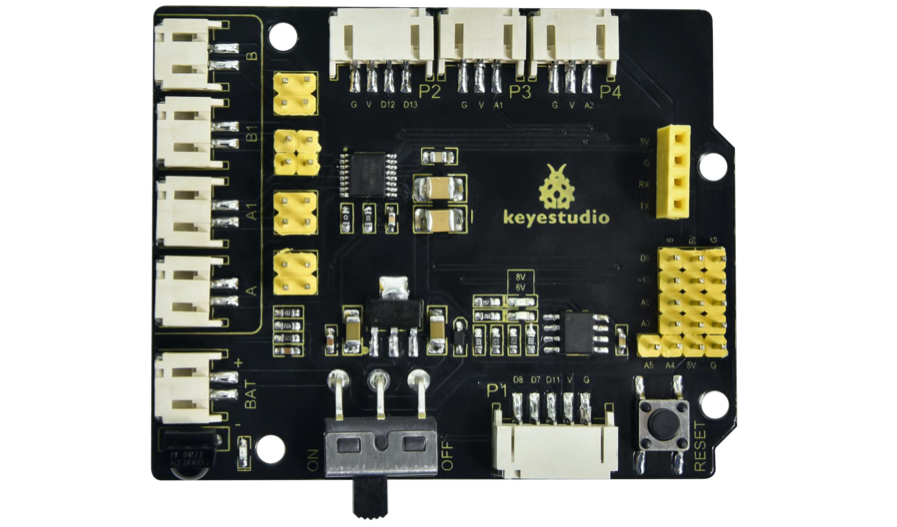

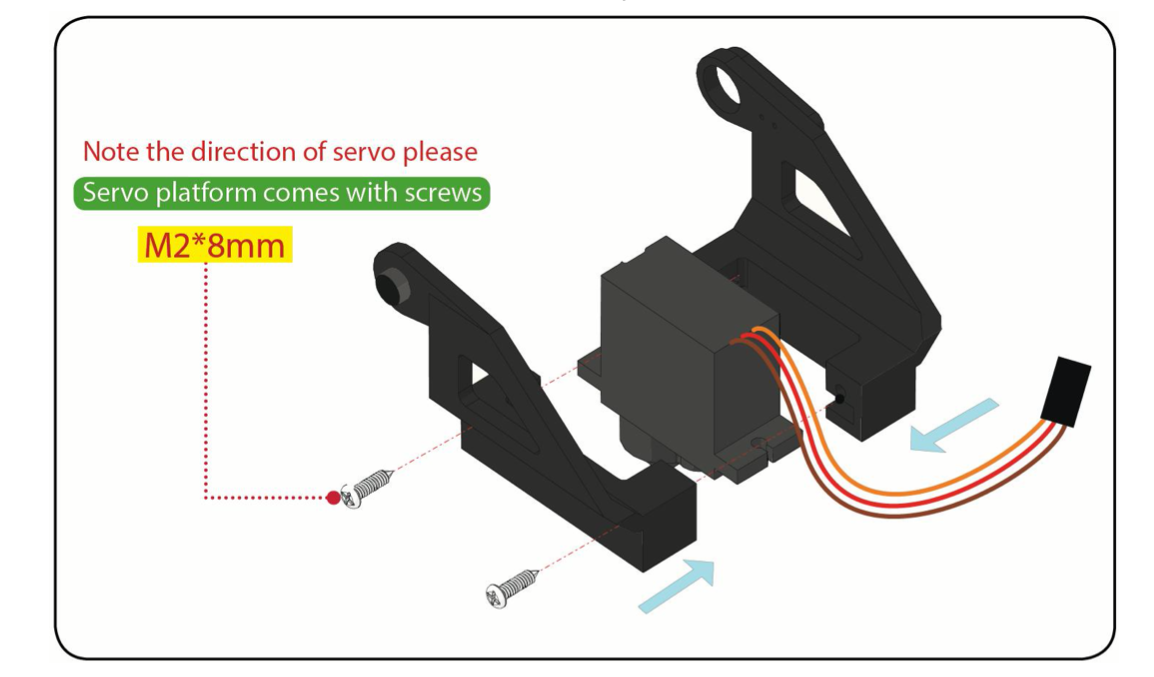

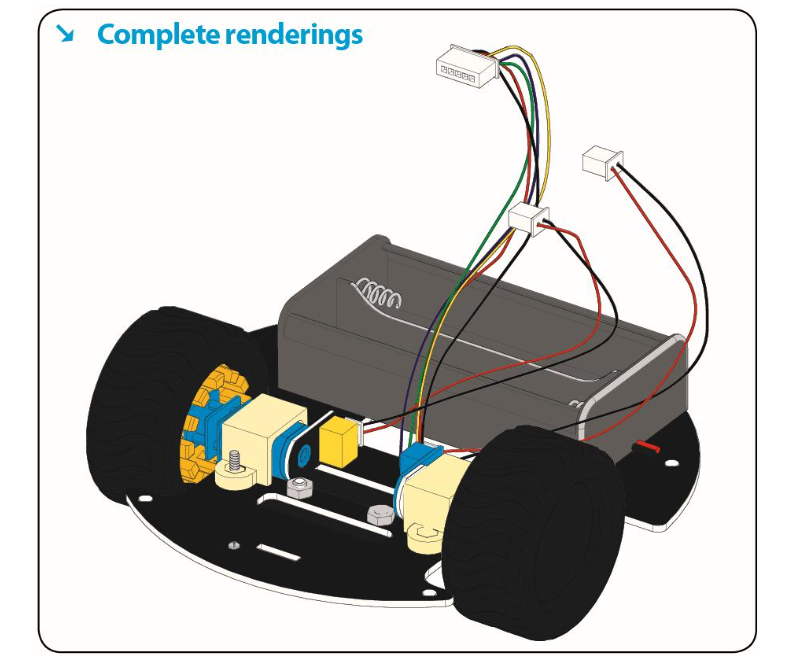

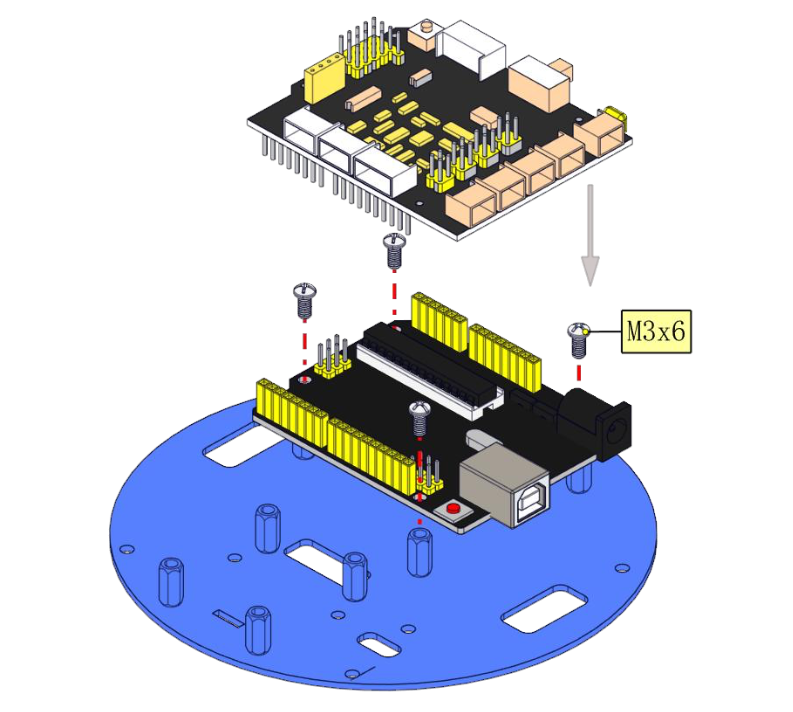

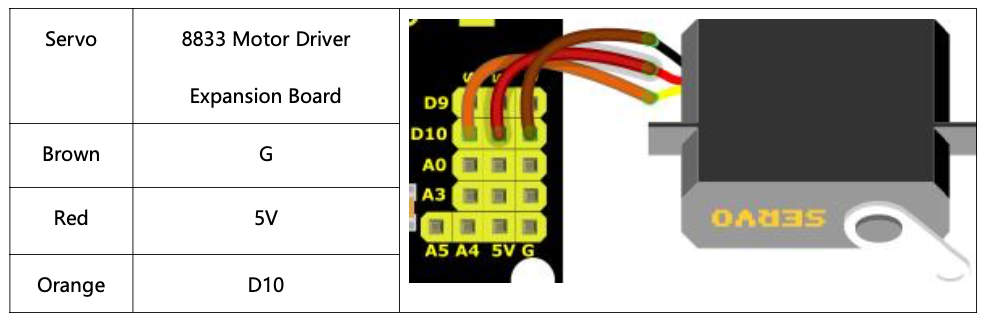

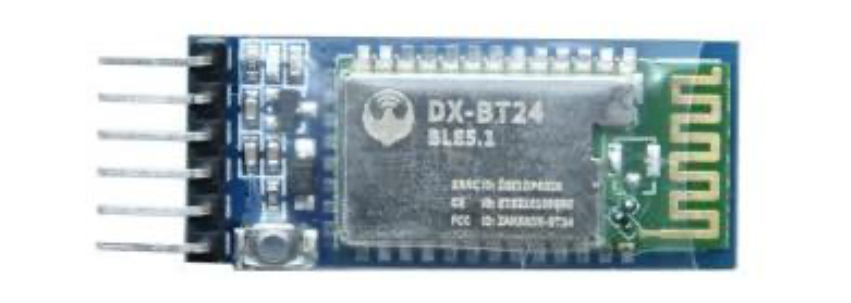

МІЖНАРОДНИЙ УНІВЕРСІТЕТ Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Завантажити інструкцию --- Завантажити інструкцию --- Завантажити інструкцию --- Інструкція зі збирання робота-черепашки на базі Arduino (Keyestudio Smart Turtle Car V3.0) Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Інсталяція Крок 1: Нижнє моторне колесо Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Підготуйте наступні деталі: Гвинт з круглою головкою M3×6 мм — 2 шт.Гайка M3 з нікелевим покриттям — 2 шт. Нижня плата PCB — 1 шт. Датчик лінійного стеження — 1 шт. Універсальне роликове колесо — 2 шт. Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 2: Збірка деталей Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Підготуйте наступні компоненти: ГайкаM2—4шт. Двигун 12FN20 — 2 шт. U-подібне кріплення — 2 шт. Колесо для двигуна N20 — 2 шт. Дріт 2P — 2 шт. Дріт 5P — 1 шт. Гвинт з круглою головкою M2×12 мм — 4 шт. Тримач для батареї 18650 — 1 шт. Гвинт з плоскою головкою M3×10 мм — 2 шт. ГайкаM3—2шт Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 3: Встановлення верхньої плати PCB Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Підготуйте наступні компоненти: Верхня плата PCB — 1 шт. Гвинт з круглою головкою M3×6 мм — 8 шт. Подвійна мідна стійка M3×10 мм — 8 шт. Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 4: Встановлення керуючої плати Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Підготуйте наступні компоненти: Плата V4.0 — 1 шт. Моторний драйвер 8833 (Motor Drive Shield) — 1 шт. Гвинт з круглою головкою M3×6 мм — 4 шт. Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 5: Пластикова платформа для серво Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Підготуйте наступні компоненти: Серводвигун — 1 шт. Гвинт M2×4 — 1 шт. Чорна стяжка (кабельна) — 2 шт. Ультразвуковий датчик — 1 шт. Чорна пластикова платформа — 1 шт. Саморіз M1.2×4 — 4 шт. Саморіз M2×8 — 2 шт. Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 6: Фінальна збірка Підготуйте наступні компоненти: Гвинт з круглою головкою M3×6 мм — 12 шт. Мідна стійка M3×40 мм — 4 шт. Модуль Bluetooth — 1 шт. Матриця 8×8 світлодіодів — 1 шт. Перемичка (Jumper Cap) — 8 шт. Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Факультет кібербезпеки, програмної інженерії та комп'ютерних наук Крок 7: Схема підключення Факультет кібербезпеки, програмної інженерії та комп'ютерних наук МІЖНАРОДНИЙ ГУМАНІТАРНИЙ УНІВЕРСІТЕТ Факультет кібербезпеки, програмної інженерії та комп'ютерних наук
